Breadboard Maketka: модульные платы для быстрых сборок

30 May 2026 · 3 мин чтения · 552 слова

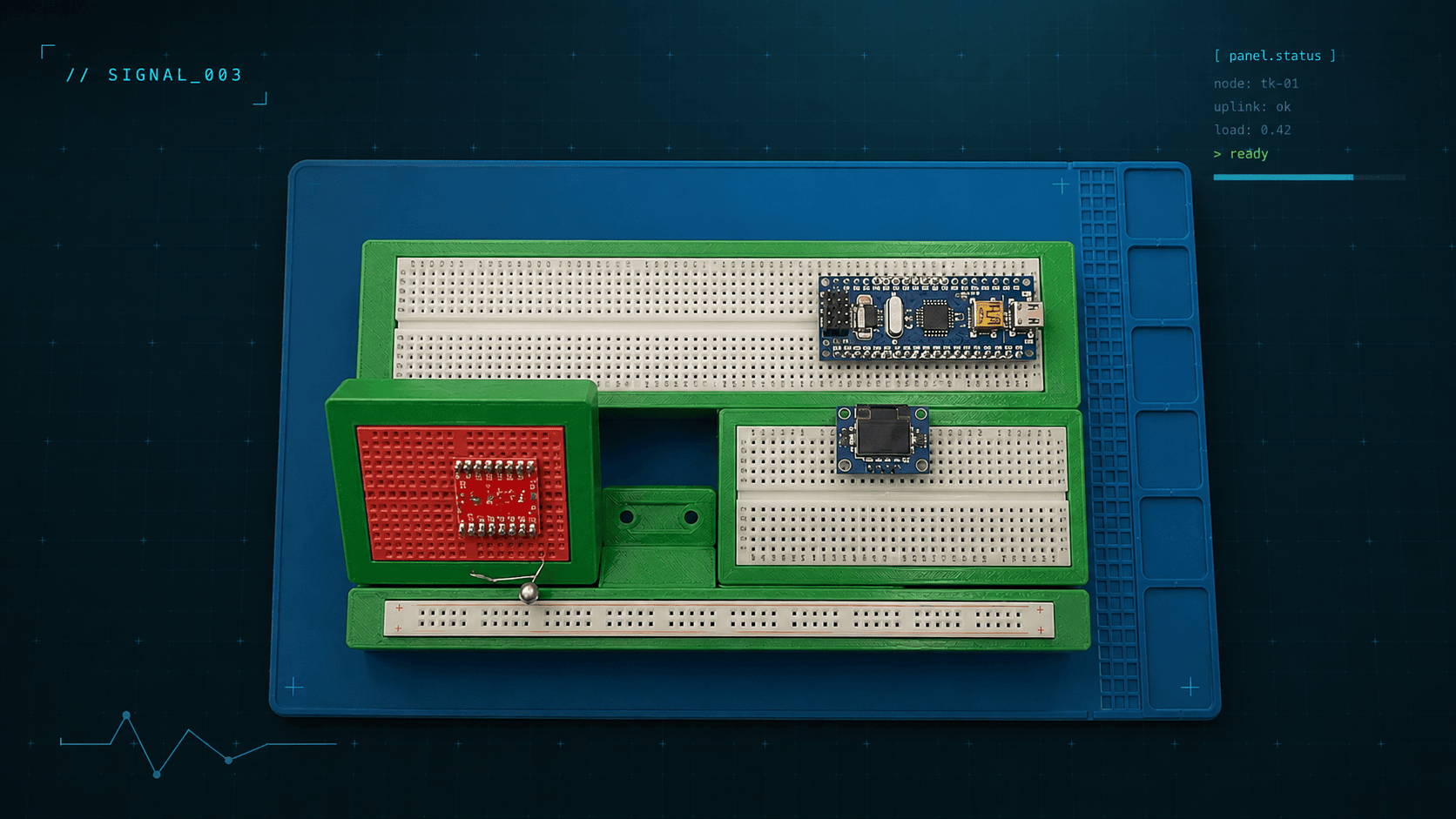

Breadboard Maketka — это набор модульных плат, перемычек и подносов с единой крепежной сеткой, которые можно комбинировать как конструктор.

Однажды я собирал простой проект на китайской макетной плате и понял, что места уже не хватает. Купил еще одну плату, но дома выяснилось, что она стыкуется иначе: крепления и отверстия не совпадают, а собрать все в одну аккуратную конструкцию не получается.

Это меня сильно удивило. Макетные платы выпускают массово, но единого удобного формата для механической сборки у них по-прежнему нет. Так появилась идея собрать собственную систему.

Пока это черновик концепции, но основа уже понятна: все модули строятся вокруг одной логики размеров и одной крепежной сетки. За счет этого отдельные детали можно проектировать независимо, а потом все равно стыковать между собой без ручной подгонки.

Коротко о системе

Крепежная сетка: шаг 15 мм, смещение 7,5 мм
Размеры модулей: кратны 15 мм
Перемычки и подносы: используют ту же сетку
Логика: все детали проектируются вокруг общей механики

Breadboard Maketka — схема модульной системы

Материалы проекта

CAD-исходники mock download STL-файлы скачать модели Репозиторий проекта GitHub Пост в Telegram читать пост

Базовая геометрия модулей

Система начинается с небольшого набора стандартных модулей:

**S-модуль****60 × 45 мм**

модульs.STL

**M-модуль**внешний размер **90 × 45 мм** / **M-шина** — **90 × 15 мм**

модульm.STL боковушкаm_k.STL

**L-модуль**внешний размер **180 × 45 мм** / **L-шина** — **180 × 15 мм**

модульl.STL боковушкаl_k.STL

Параметры модулей

Высота модулей: 17,1 мм
Крепежная сетка: шаг 15 мм, смещение 7,5 мм
Отверстие под магнит: Ø6,1 мм, глубина 2,1 мм — магнит 6 × 2 мм
Отверстие под втулку: Ø4 мм, глубина 5,6 мм — латунь M3 × 4,2 × 5 мм

Крепежные отверстия сделаны двухступенчатыми: верхняя ступень держит магнит, нижняя — резьбовую втулку.

Базовая геометрия перемычек

Все они используют ту же сетку 15 мм со смещением 7,5 мм, поэтому работают как универсальные нижние соединители.

Параметры перемычек

Сетка: 15 мм
Сквозные отверстия: Ø3,4 мм
Выемка под винт: Ø6 мм, глубина 3,3 мм — головка DIN 912
Выемка под магнит: Ø6,1 мм, глубина 2,1 мм — магнит 6 × 2 мм

I · ширина 15 мм

30 ммbr_15_30.STL 45 ммbr_15_45.STL 60 ммbr_15_60.STL 90 ммbr_15_90.STL 180 ммbr_15_180.STL

I · ширина 30 мм

базоваяbr_30.STL 30 ммbr_30_30.STL 45 ммbr_30_45.STL 60 ммbr_30_60.STL 90 ммbr_30_90.STL 180 ммbr_30_180.STL

I · ширина 60 мм

45 ммbr_60_45.STL 60 ммbr_60_60.STL

I · ширина 90 мм

45 ммbr_90_45.STL 60 ммbr_90_60.STL

I · ширина 180 мм

60 ммbr_180_60.STL 90 ммbr_180_90.STL 180 ммbr_180_180.STL

Фигурные

L · 45 ммbr_L_45.STL L · 60 ммbr_L_60.STL T · тройникbr_t_90_45.STL X · крестbr_x_90_90.STL

STL-файлы

Все модели лежат в репозитории: 3D_Models/STL. Кликаешь по плашке — файл скачивается напрямую.

Расширители

В будущем предполагаются расширители и дополнительные модули, которые помогут быстрее собирать идеи: например, держатель антенны или экран с заранее собранной платой и пинами. Набирая разные модули, можно собирать свою конструкцию, не начиная все с нуля.

Пока что я сделал только один тип расширителя — с него вообще и началась вся эпопея. Это деталь, которая держит модуль с макетной платой под углом.

Уголки

малыйdop_ugl_s.STL среднийdop_ugl_m.STL малый двойнойdop_ugl_ss.STL

Страница проекта, где я буду собирать все модули: t-kaper.github.io/maketka.

Результат и Процесс сборки

можно посмотреть во VK Видео:

Ссылка на видео: VK Видео
